Как рассчитать свайное поле и что это такое? Инструкции +Фото и Видео

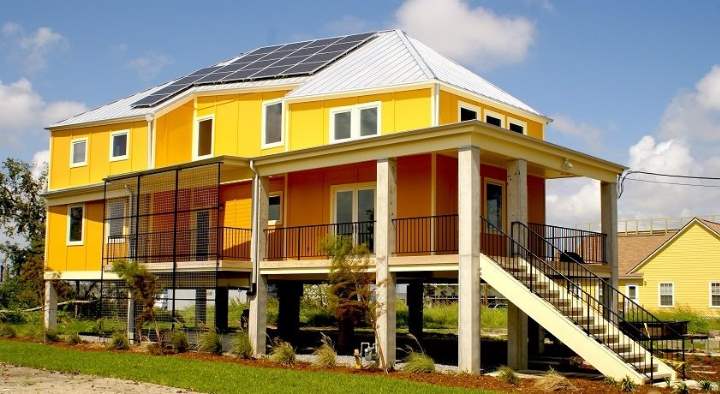

Дом на сваяхСвайное поле – описание, расчет, строительство. Фундамент на свайном поле состоит из свай, которые предварительно забивают в землю и ростверка из железобетона – сплошной ж/б плиты или ленты, которая соответствует по формам и размеру конфигурации будущего строения.

Давайте подробнее рассмотрим все, что с ним связано.

Коротко о свайном поле

Свайное поле – это составная часть любого фундамента на сваях – винтового, железобетонного или буронабивного. После того, как будет проведена обвязка отдельно расположенных свай при помощи ростверка, свайное поле можно использовать как основание при строительстве промышленных и жилых помещений, а также гидротехнических и инженерных сооружений.

Ростверк и сваи в таком типе фундаменте выполняют сразу две функции – ростверк объединяет опоры, чтобы получилась монолитная конструкция и равномерно распределяет нагрузку массы здания между общим числом свай, делает их устойчивее и увеличивает уровень сопротивления. Элементы свайного поля требуется для переноса нагрузки общего веса строения на почву, в которой находится опорная часть. За счет того, что они находятся на глубине от 3 до 14 метров, вес сооружения переносится на высокоплотную, устойчивую и глубинную почву, а это очень важно при строительстве на проблемных участках земли.

Важно! Строительство здания осуществляется после того, как сваи будут обвязаны, так как используемый для этих целей ростверк является несущей поверхностью для кладки стен.

Способы размещения свай в фундаменте

По форме ростверка и спроектированной нагрузке сваи могут быть расположены таким образом:

  • Чертеж свайВ виде куста – это совокупность малого количества свай, которые компактно расположены рядом. В таком случае ростверк будет иметь соотношение сторон не больше, чем 1 к 5. При такой компоновке можно устанавливать колонны или единичные высокие конструкции (стойку, дымовую трубу).
  • В виде полосы – требуется, если у вас вытянутый и протяженный фундамент, который делают под набережные, длинные стены и проч.
  • В виде свайного поля – полностью отличается от предыдущих видов, так как состоит из большого количества свай, к примеру, при строительстве и сооружении на ростверке в виде плиты, под опорами моста и на прочих сплошных фундаментах.

Устройство

Интересно, что в словаре понятие объясняется доступнее: Свайное поле – это прямоугольный участок акватории/территории, на котором выполнена забивка свай по проектной сетке.

Исходя из вышеописанного ,и в зависимости от размера, сваи могут быть расположены:

  1. В шахматном порядке.
  2. Рядами.

К слову, когда речь идет о небольшом количестве свай, их всегда размещают рядами, а для более обширной площади используют шахматный порядок. Их вбивают таким образом, чтоб расстояние от наружной кромки до крайних линий оси было равно величине диаметра свай.

Правила проектирования

Перед началом строительства свайного поля следует все спроектировать. Но и перед этим следует провести геодезическое исследование грунта на площадке.

При исследовании будут определены следующие данные:

  • Грузонесущая способность (то есть сила сопротивления) земли.
  • Плотность почв.
  • Уровень насыщенности влагой.
  • Глубина промерзания.
  • Напластование других типов почвы по площади строительного участка.

Обратите внимание, что необходимость в исследовании возникла из-за того, что фактическую способность свай невозможно рассчитать только по данным материала изготовления, так как грузонесущая способность почвы чаще всего меньше. По этой причине свойства свай будут рассчитаны на основании почвенных характеристик.

Расчет количества

Как рассчитать свайное поле? Для определения количества опор потребуется выполнение трех шагов:

  1. Определите общую нагрузку, которая будет воздействовать на фундамент при эксплуатации.
  2. Определите силу сопротивления одной сваи.
  3. Общую нагрузку поделите на несущую характеристику свай, чтобы получить количество опор.

Для расчетов общих нагрузок следует узнать массу здания, в этом помогут показатели удельного веса и строительных материалов, которые будут использованы при строительстве, и площади всех элементов.

После этого можно приступать к расчету эксплуатационной нагрузки, и ее величина по ГОСТу №20107-85 равна:

  • В жилых сооружениях 145 кг/м2 перекрытия.
  • В промышленных – 205 кг/м2 .

Важно! Если вы планируете проектирование свайного поля для двухэтажного здания, определять эксплуатационную нагрузку следует с учетом двух этажей.

После этого следует высчитать нагрузку от давления снега в зимний период, но величина будет варьировать в зависимости от расположения здания. При расчете нагрузки снега площадь крыши следует умножить на средний показатель массы снега в регионе на 1 м2.

Подбор ж/б свай

Самым востребованным в сфере строительства жилья типом свай из железобетона являются столбы квадратного сечения 0.3*0.3 метра.

Такие сваи, как правило, используют для строительства:

  • Многоэтажных и малоэтажных зданий.
  • Промышленных строений – хранилищ, ангаров, складов.
  • Усиление существующего свайного фундамента.

Обратите внимание, что при если вам требуется построить тяжелое здание, от сваи должны будут обеспечивать максимальную силу сопротивления, можно использовать столбы с сечением 0.35*0.35 и 0.*0.4 метра. Для относительно легких зданий из дерева или блоков пенобетона подойдут сваи 0.25*0,25 метра.

Сваи с квадратным сечением используют при возведении сооружений и зданий для любых видов почвы, в том числе:

  • Пучинистой.
  • Склонной к сдвигам по горизонтали.
  • Насыщенной влагой и низкоплотной, т.е. торфяники, заболоченный и илистый грунт.

В областях, где сейсмический уровень не выше 6 баллов, можно использовать квадратные сваи с внутренней полостью. Благодаря экономии материалов для расхода при их производстве  (арматуры и бетона) такие изделия будут дешевле, нежели сплошные сваи.

Если на строительной площадке есть большой верхний пласт не самой благоприятной почвы (более 10 метров), и длины свай не хватает для вскрытия, следует использовать составные конструкции. Так, общая длина может быть до 29 метров благодаря стыковке отдельных секций при погружении.

Образец плана

Здесь представлено видео, как сделать образец свайного поля для дома, который утверждают с заказчиком. Утверждение – обязательная процедура перед тем, как начинать работы по забивке.

Как сделать разметку?

Геодезическая разбивка поля на сваях является одним из главных этапов начальных работ  перед погружением свай в землю.

Этот процесс состоит из нескольких этапов:

  • Перенос на площадку базовых линий поля – внутренних и внешних контуров.
  • Разметку мест забивки всех элементов по проектной схеме.
  • Определение нулевого уровня полы (высота для подравнивания опор после того, как они будут вбиты).

Разметка должна быть проведена при помощи досок обноски, а между ними следует натянуть бечевку или мягкую проволоку. При разметке мест для погружения бечевку следует натянуть перпендикулярно так, чтобы место пересечения совпало с точкой забивки конструкции из железобетона.

Обратите внимание, что разметка поля должна быть документально подтверждена, а при выполнении работ следует составить «Акт разбивания осей свайного поля», к которому будет приложен чертеж с основной информацией – шагом расположения, положения линий базиса, отметки высоты.

Возведение

Создание фундамента свайного поля начинают с подготовки и специальных работ, в которые входит:

  • Перегон строительной техники на объект строительства.
  • Доставка и разгрузка свай, распределение материала по расходным складам.
  • Разработка участка по вертикали (создание котлована, если это предусмотрено по проекту).

Когда разбивка свайного поля будет завершена, можно начинать работы на копровой машине, который будет погружать железобетонные сваи.

Процесс выполняется в несколько этапов:

  1. Копр устанавливают на месте, где будет произведена забивка, сваю фиксируют при помощи лебедки и подтягивают к точке погружения.
  2. Бригада производит строповку свай, после ее поднимают и ставят вертикально на месте для забивки.
  3. Сваю закрепляют на копровой мачте и стыкуют с молотком для забивания свай, проверяют элемент на вертикальность (в случае, когда наклонная забивка проверяют угол наклона).
  4. Молот копра начинает наносить на погружаемый элемент удары, пока не будет получен проектный отказ сваи.

Отказ наступит в тот момент, когда глубина погружения от количества удара молотков совпадет с тем количеством, которое рассчитано в проекте. После этого можно приступать к погружению следующей сваи, и так до тех пор, пока не будет обустроено все свайное поле.

Заключение

После ознакомления можно подвести итоги, что это отличная технология, которая поможет устанавливать фундамент под различные типы строений. Благодаря огромному количеству расчетов и анализов вы сможете создать фундамент, который прослужит десятки лет.
