Расключение кабеля для освещения в коробке: Как сделать своими руками- Инструкция +Видео

Как подключить кабельСхемы расключения кабеля. Для жилого дома, который был построен в 60-70 гг. было достаточно простого электрического счетчика, который устанавливали в коридоре квартиры. В то время в качестве предохранителей использовать автоматические или чаще керамические пробки.

Этого было достаточно для маломощных приборов, и не у каждого был телевизор или стиральная машинка. Но времена неумолимо меняются, и практически в каждой квартире есть стиральная машинка, бойлер, ПК (один или несколько), посудомойка и прочее.

По этой причине стали устанавливать вводное оборудование, которое в состоянии выдержать всю нагрузку.

Общие сведения

Среди того, что потребуется для улучшения, есть выбор элементов, установка и расключение кабеля в электрическом щитке.  Сразу хочется отметить, что для выполнения подобных работ нужны специальные знания и практические навыки в электротехнике. Но если у вас есть инструкция, готовые схемы, электрический щит и вы знаете все требования по технике безопасности, вы сможете собрать щит и разобраться с расключением жил кабеля своими руками.

Электрический щит – для чего он нужен?

Привычный для нас распределительный щиток, который устанавливают на входе в частный дом или квартиру, нужен для того, чтобы обеспечить безопасность при использовании электрического оборудования и приборов. В домах нового типа такие щитки уже предусмотрены, но и в зданиях старой постройки они постепенно вытесняют пробки и счетчики. При помощи щитка вы можете грамотно распределить энергию между всеми группами потребителей, и создать отличную защиту от короткого замыкания и перегруза.

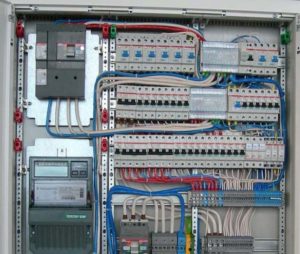

Вид электрощитаДля размещения вам потребуется пластмассовый или металлический ящик. Для начала устанавливают электрический счетчик и общий выключатель, чтобы полностью обесточить квартиру. Такое отключение можно сделать вручную или же оно сработает само при аварийной ситуации (перегруз сети). Если перед счетчиком установлен вводный автомат, то его следует обязательно опломбировать (и счетчик тоже).

Из группы приборов по количеству больше всего автоматических выключателей. Они не только дают защиту проводке, но и самим бытовым приборам. Для каждого автомата определена группа потребителей, а для каждого мощного устройства ставят свой автомат. Таким образом, можно отключить приборы по отдельности или же выключатель сработает автоматически при аварии.

Помимо автоматов, в щиток устанавливают еще и устройства защитного отключения. Они нужны для сравнения выходящих и входящих токов и срабатывают, если нарушен баланс. Обычно это случается при неконтролируемых утечках тока, а отключение происходит благодаря воздействию тока, который безопасен для человека .

И последнее – в распределительном щитке есть специальные шины, которые сделаны в виде медных полосок. К ним можно подключить автоматы и прочие приборы. Нулевые провода идут к специальной колодке с клеммами – нулевой шине. Чтобы подключить заземление, используют заземляющую шину.

Потребители и их распределение

Все электричество, которое поступает на объект, должно быть равномерно и правильно распределено между всеми потребителями.

При процессе распределения и расключения жил кабеля нужно руководствоваться специальными правилами и нормами:

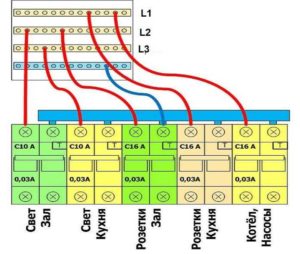

  • Как подключить кабели в квартиреПотребители, которые считаются мощными (от 2 000 Вт и больше) объединяют в разные группы. К каждой группе следует подключить автомат, который сможет выдержать нагрузку.
  • Стиральную и посудомоечную машину, а также кондиционер и прочие приборы, которые не отличаются высокой мощностью, подключите к автоматам 16 А. Учтите, что сечение кабеля не должно быть меньше 2,5 мм2.
  • Мощные приборы (свыше 380 В) должны быть подключены к автоматам на 20 Ам или же 32 Ам. В этом случае сечение кабеля обязательно должно быть не ниже 4 мм2. У кабеля не должно быть ответвлений, и прокладывают его целыми кусками.
  • Подведите к розеткам линии, к каждой комнате отдельные и при использовании трехжильного кабеля, сечение которого будет не меньше 2,5мм2. Для розеток в распределительной коробке предусмотрены отдельные ответвления.
  • Приборы для освещения тоже разбивают на группы и подключают на отдельный кабель, который в сечении от 1,5 мм2 и к автомату на 10 Ам.

Только на первый взгляд подключение кабельными линиями кажется лишним и ненужным этапом работы. Самый лучший вариант – это однолинейная схема. Говорящее само за себя название она получила из-за группового отображения проводов. На стандартных схемах указаны все провода, который относятся к каждой линии. Отличие однолинейной схемы состоит в том, что общее число проводников изображено наклонными черточками. В нижней части схемы есть специальная раскладка с линиями потребителей, а также общими пометками мощности и кабеля, который будет использован для монтажа.

Каждое устройство обозначено символами. Н1 – это выключатель нагрузки (рубильник), при помощи которого можно разомкнуть электрическую цепь, которая находится под нагрузкой. Вместо этого выключателя можно использовать автоматический выключатель, но из-за своих технических характеристик он плохо переносит выключение под нагрузкой. Остальные обозначения Н2, Н3 и прочие соответствуют автоматическому выключателю, а символы А1, F2, F3  относятся к устройствам защитного отключения.

Для наглядности есть схемы, на которых отображены приборы и оборудование, а также соединения между ними. Возле каждого устройства можно найти отметки и номиналы.

Установка и подключение

Этапы установки

Все устройство, которые монтируют в электрический щиток, обладают унифицированными размерами, что значительно облегчает установку. Для главного крепления можно использовать DIN-рейку, которая сделана в виде металлического профиля. Посадочные места измеряют модулями. Эта единица соответствуют 1 единице места, которое занимает одноплюсный выключатель автоматического действия.

При расчете мест, которые будут использованы в щитке, следует учесть, что 2 модуля – это один двухполюсный автомат, а 3 модуля – один трехполюсный. При установке однофазного УЗО потребуется 2 модуля, а для трехфазного четыре. В один модуль вмещается один клемник, а для электрического счетчика может потребоваться от 6 до 8 модулей (все зависит от конструкции).

Вообще, советуют проводить сборку щитка на ровной, плоской поверхности, к примеру, на столе. Сделать то же самое на стене будет намного дороже. Как бы там ни было, укрепления щитка должно быть сделано еще до заполнения изнутри.

Для начала устанавливают вводное устройство для защиты в автоматическом режиме. После этого схема расключения кабеля может быть выполнена в двух вариантах:

  1. В линейной схеме все УЗО располагаются после вводного автомата, а после автоматические выключатели. В таком случае на линии будет трудно найти появившуюся неисправность.
  2. По групповой схеме сначала устанавливаем общее УЗО для группы, а уже после автоматы. В таком случае при аварии будет отключена одна группа, а остальные будут работать в обычном режиме.

Установку приборов проводят по общим правилам:

  • Провода внутри и на входе щитка должны быть одинакового сечения.
  • Каждый прибор должен быть размещен так, чтобы сверху был вход, а снизу выход.
  • Зажимать многожильные провода можно при помощи наконечников НШВИ.
  • Чтобы соединить в одной клемме два провода, воспользуйтесь наконечниками, которые предназначены для двух проводов.

Перед тем, как начать расключение кабеля, подведите все провода, которые являются составными частями всей цепи квартиры/дома, к электрическому щитку. Теперь можно начать собирать.  Все модели должны быть расположены на специальной поверхности и закреплены при помощи фиксаторов. При необходимости вы сможете сдвигать каждое устройство, и тем самым сможете освободить место под другой прибор. После этого все соединяют проводами, которые тоже нужно заранее подготовить.

Подключение проводов и кабелей в щитке

Для начала нужно снять изоляцию с жил. После этого можно начать соединять провода между собой. Если вы используете многожильные проводники, то будет удобно сделать все наконечниками с нужным вам сечением, опрессовка которых проводится пресс-клещами.

Технология расключения кабеля намного проще благодаря использованию специальных шин. У них есть плоские контакты, которые выглядят как штыри, которые соединяются с контактами. Эти гребенки выпускают не для всех типов приборов и не подойдут к другим моделям из-за другого шага штырей. Из-за этого  рекомендовано покупать единый набор и от одного производителя, чтобы в дальнейшем упростить себе работу.

Лишние провода срезают, и оставляют лишь нужное для подключения. При расключения нужно строго соблюдать цветовую маркировку, которая соответствует разным жилам и проводникам. При выполнении подключений с нарушениями вы можете создать все условия для короткого замыкания, возгорания или пробоя проводников.

Заключение

Как видите, расключение кабеля – дело несложное, если вы имеете представление об электротехнике, знаете , как выглядит инструмент, маркировку проводов и закон Ома. Удачи!
