Засовы для гаражных ворот своими руками: Виды и чертежи- Установка и Инструкция +Фото и Видео

Засовы в гараж. Как сделатьЗасов для гаражных ворот: делаем своими руками. Чтобы защитить свой гараж от взлома обычно на ворота ставят несколько видов замков. Но проблема заключается в том, что конструкционные особенности стандартных замков уже известны ворам и освоены способы взлома. Но все же выход есть – засов для гаражных ворот, который при желании можно сделать своими руками.

Сделанные собственноручно запоры хороши тем, что вы сможете продумать оригинальные и неизвестные взломщикам конструкции, которые они просто не смогут открыть. Если сделать замок с повышенной секретностью, вы сделаете их более надежными. На распашные ворота вы можете установить почти все виды засовов и замков.

На другие виды ворот, как пример, подъемно-поворотные или секционные самостоятельно поставить замки будет сложно, поэтому советуем обращаться за помощью к специалистам в этой области.

Разновидности засовов

Прежде чем купить засовы для гаражных ворот, следует знать, что для хорошей фиксации створок следует использовать еще и шпингалеты, которые будут прижимать обе или одну створку, а также внутренние  засовы, которые можно будет открыть снаружи только определенным образом.

Запор фляжного типаФляжные запоры в своей конструкции имеют рычаг и работают по принципу защелок на флягах и бидонах, отчего и произошло название. Эти запоры отлично подтягивают к раме ворота и плотно их прижимают.

Но есть еще и контейнерные запоры. В основе этой конструкции лежит кулачковый механизм, который вращает шток для закрытия и открытия, вам будет достаточно приложить немного усилий. Функционирующие замки этого типа могут быть с особым секретным механизмом.

Талрепы, или винтовые запоры отлично притягивают к раме ворота, но открывание  и закрывание в этом случае будет занимать массу времени.

Запор типа «вертушка»

Это достаточно простой, но эффективный засов для гаражных ворот своими руками, и в продаже такой найти очень сложно. Но вы можете легко сделать такой запор своими руками. Он будет находиться внутри гаража, снаружи не будет никаких деталей, а значит, открыть будет невозможно. Вертушка выступает в роли фиксатора створок, ее можно закрыть и открыть лишь изнутри, и выходить и входить можно будет через калитку, которая запирается снаружи.

Вертушка – это железная прямоугольная полоса или прямоугольная профильная труба, где в виде оси выступает сквозной болт. Сделать его просто:

  1. В роли запорного механизма для двустворчатых ворот можно выбрать деревянный брус или металлическую полосу (0,5 см). Длина полосы/бруса равна 2/3 ширины ворот.
  2. На болте крутится вертушка (1,2-1,5 см), его устанавливают в закрепляющую створку ворот на уровне земли в 0,6-0,7 м для удобства открывания и закрывания ворот.
  3. С двух сторон створок на высоте 0,6-0,7 м нужно приварить два профиля паза, в них должна свободно входить полоса задвижки при закрытии.
  4. Расстояние – приблизительно по центру каждой створки ворот – полоса в положении «закрыто» должна чуть выступать за края профиля, который удерживает створки.
  5. Для легкого и удобного прокручивания на болт следует надеть две шайбы.

Важно! Шляпку болта следует сточить и закрасить, чтобы он не был заметен посторонним.

Засов-шлагбаум

По конструкционным особенностям все похоже на засов типа «вертушка», но запирающая полоса из металла должна быть плотно зафиксирована не в отдельно приваренных нешироких пазах, а в швеллере, который приваривают по всей ширине второй створки. Как сделать засов для гаражных ворот? Нужно будет приварить проушины на концах швеллера и полосы для запирания, чтобы вы смогли фиксировать засов при помощи навесного замка.

Сдвижной засов с возможностью фиксации

Если сделать шлагбаум или вертушку своими руками просто, если у вас есть сварочный аппарат, то для создания надежной и хорошей задвижки для гаражных ворот лучше обратиться в специализированные магазины. В зависимости от того, из какого материала выполнены створки, вы сможете выбрать дизайн и размеры задвижки.

Единственный недостаток такого засова – нет прочности фиксации, и при сильном ветре створки из профнастила будут перекручиваться. По этой причине установите 3 задвижки, которые будут фиксировать створки через промежуток в 50 см снизу и одну из них по центру на ребрах жесткости.

Шпингалеты вертикального вида

Вертикальный засов на гаражные ворота представляет собой согнутую с одной стороны арматуру в виде буквы Г (12-14), длина которой будет 0,7 м.

Запирание створок проводится по такому принципу:

  • Запор типа шпингалетК воротам, а именно к створкам, приварите кусочки трубы, диаметр прута арматуры должен подходить по размерам к трубе.
  • Цементируем в пол гаража с двух сторон пару кусков трубы – это будет ваша фиксация для запорной арматуры.
  • При закрытом положении фиксация будет благодаря опущенным в трубу прутам, и ворота будет невозможно открыть снаружи.

Для удобства открывания можно приварить с двух сторон фиксирующие пазы, в которые можно будет вставлять изогнутую ручку арматуры засова вертикального вида.

Засов с секретным механизмом

Секретный механизм для гаражных ворот можно сделать так – на внутреннюю сторону створки приварите отрезки металлической прямоугольной трубы с сечением 0,15 м (будет выступать в роли направляющего). Далее делаем так, что по ним будет двигаться прямоугольный стержень 4,5*4,5 см. Одна направляющая заваривается с торца для того, чтобы не выпал засов. Длина самого засова 1,2-1,8 м.

Снаружи засов имеет 4 болта, но лишь один будет полезен – он будет держать засов взаперти. Остальные требуются лишь для отвлечения. Для маскировки можно использовать и фальшивую замочную скважину, за которой будет помещена часть замка. Если в нее вставлять ключ, будет создаваться иллюзия открывания, но на самом деле ничего не произойдет. В этом случае  можно будет использовать свечной ключ или отвертку. В прутике будут пропилы, при попадании в которые, ключ будет двигать засов. Сверху можно установить сейфовый замок с ригелями.

Открывать ворота с таким интересным замком нужно так:

  1. Немного выкрутите определенный болт, который удерживает засов.
  2. Вставьте специальный ключ или отвертку в замок, откройте в несколько поворотов засов.
  3. Откройте сейфовый замок.
  4. Отоприте вторую створку, которая изнутри зафиксирована благодаря вертикальным шпингалетам.

Не забывайте о том, что нужно регулярно смазывать замок, чтобы можно было по очереди открутить 4 болта, и не было понятно, каким из них пользуются чаще.

Чертежи засовов для ворот

Чертежи для засовов для ворот своими рукамикак сделать засов для ворот

Замок-задвижка накладного типа

Засов на гаражные ворота – это надежно, но можно воспользоваться интересным замком. Его главной особенностью считается необычный ключ, которым можно открыть конструкцию.

  • Запор накладного типаВ качестве основы замка можно использовать лист металла, толщина которого будет около 0,3 см. Из него следует вырезать круг, диаметр которого будет составлять 0.1 м.
  • Для накладки возьмите такой же лист, и вырежьте из него прямоугольники размером 12*2,2 см. При помощи тисков их нужно загнуть, как показано на схеме.
  • Понадобиться направляющую трубка, которая будет в диаметре 1 см, и один ее конец нужно срезать на 60 градусов.
  • Делаем задвижку.
  • Привариваем накладки по краям оснований.
  • Для фиксирования  на створку ворот делаем отверстия в углах пластины.
  • Вставьте направляющую трубку в отверстие в пластине, причем скос должен быть по направлению к пластине. Приварите трубку перпендикулярно к основе.
  • Поместите задвижку в накладки.
  • В задвижку вкрутите 2 винта с диаметром 0,4 см. Они будут играть роль ограничителя для задвижки.
  • Сделайте ключ.
  • Кончик загните под прямым углом, а со второй стороны сделайте пропил в 60 градусов. Далее вырезаем бородку и собираем ключ.
  • Просверлите несколько дополнительных отверстий в задвижке.

Вертикальные запоры и шпингалеты

Намного проще дела обстоят с изготовлением различных типов шпингалетов, чем сделать своими руками засов для гаражных ворот. Для первого вам потребуется лишь отрезок трубы, в котором нужно сделать пропилы для закрытого и открытого положения засова. Для надежности можно еще приварить «ушки» для навесного замка. В целом недостаток шпингалетов заключается в том, что они не смогут плотно подтягивать створку к раме, поэтому вам придется ставить дополнительные замки.

При вертикальном шпингалете арматура будет входить в отверстие в потолке или полу гараж. Его можно сделать так, что можно будет открывать ворота при помощи потайного троса. Он будет подниматься шестерней, которая будет вращаться благодаря отвертке или ключу, который можно будет вставить в замаскированную замочную скважину. Советуем сделать подстраховку и протянуть аварийный трос, который будет находиться в другом месте, и его будет возможность тянуть его вручную, если основной механизм будет поврежден.

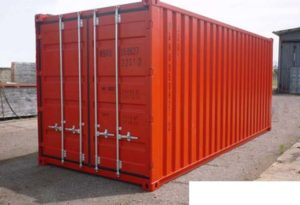

Запорный механизм «морской контейнер»

Это очень удобная конструкция для гаражных распашных ворот, которая будет по достоинству оценена любым гаражником – вам не нужно будет нагибаться при открытии ворот гаража, да и сделать такой запор собственноручно не составит труда:

  1. Запор контейнерного типаПриварите на прижимающей створке кольца с ножками для гладкой трубы, в диаметре они должны быть 1,5-1,6 см. От верхней рамы ворот первое расстояние – 20 см, а второе по центре и третье тоже 20 см, но уже от пола.
  2. Крепим два крюка с двух сторон.
  3. Снизу и сверху крепим к раме два фиксатора для крюков.
  4. Когда труба будет поворачиваться, крюки надежно зафиксируют створку.

А вот посередине трубы, которая будет проворачиваться, нужно приварить кусочек трубы около 0,3 м – это будет своеобразная ручка для поворота засова. Вы можете увидеть такой же принцип работы в фурах  все просто, герметично, надежно.

Как вы видите, сделать своими руками засов на гараж можно, причем  что-то очень легко сделать, а над чем-то придется попотеть и научиться пользоваться сварочным аппаратом. Но главным плюсом является то, что вы можете сделать нестандартную конструкцию, которая даст возможность хорошо защитить гараж .
