Самодельный мангал из кирпича своими руками – схема и расчет: Пошаговое изготовление +Фото и Видео

Самодельный мангал из кирпичаСамодельный мангал из кирпича – схема, расчет, изготовление. Керамический и глиняный кирпич может выдержать высокие, даже экстремальные температуры, но при использовании в печах и очагах их ресурс ниже, чем у того же огнеупорного шамота. По этой причине самые простые и временные конструкции мангалов делают из простого кирпича, а в стационарных видах очага внутреннюю часть топки обкладывают щамотной футеровкой.

Даже если добавить ножки к тому же мангалу из кирпича, конструкция все равно будет мангалом. Но как только вы накроете жаровню крышкой, это уже будет печь-барбекю без дымохода, но все равно с отверстием для выхода продуктов сгорания. Давайте рассмотрим, что требуется для изготовления самодельного мангала из кирпича.

Разновидности простых кирпичных мангалов

Мангал «Походный»

Даже из случайно найденных или купленных для определенной цели кирпичей можно изготовить простейший очаг для прожарки мяса над углями.

Но при этом вам нужно будет учесть следующие нюансы:

  • Из купленных для определенной цели кирпичейУ стандартного кирпича размеры 250*125*60 мм, и если вы берете несколько кирпичей с собой на пикник, установите их в багажнике авто на ребро.
  • Для нормального поджаривания мяса, которое не будет пригорать в процессе, шампуры должны находиться на расстоянии от углей от 20 до 25 см, и поэтому вам потребуется хотя бы 2 ряда кирпичей.
  • Для стандартных по размеру шампуров ширина кирпичного устройства должна быть 38 см, т.е. 1 кирпич.
  • Если вы хотите приготовить мясо на небольшую компанию, то хватит длины мангала в 0,75 метра, т.е. 3 кирпича.

Итак, вам потребуется хотя бы 16 кирпичей для стандартного размера устройства. Каждый из них имеет вес в 3,5 кг, и в общей сложности вы получите минимум 56 кг.

Сделать мангал из кирпича своими руками вы сможете по следующей технологии:

  1. С участка размером 50*80 см уберите дерн, из которого будет сооружена обваловка.
  2. Выровняйте почву по горизонтали.
  3. Впритык друг к другу установите первый ряд камней на ребро.
  4. А вот во втором ряду между кирпичами оставьте зазоры для тяги в 2 см.
  5. Шампуры нужно будет укладывать с интервалом в 8 см.

Когда угли остынут, можно будет разобрать конструкцию и уложить дерн на прежнее место.

Классический

Если вы решили изготовить на дачном участке стационарный очаг, вам потребуется для начала создать основание из нерудного материала (щебень или песок), который следует уплотнить при помощи виброплиты или ручной трамбовки.

Если конструкция при подсчете окажется больше 450 кг, вам потребуется железобетонный или монолитный фундамент. Для мастера, который имеет минимальные навыки каменщика, больше подойдет описанная ниже пошаговая инструкция мангала из кирпича своими руками, в которой описано изготовление обычной прямоугольной коробки из кирпича.

Технология заключается в следующем:

  • Изготовление основания – плодородный слой земли или чернозема следует целиком снять (обычно это от 40 до 60 см), а заменить его на песок, если уровень грунтовых вод низкий, или на щебень, а нерудный материал утрамбовать или уложить послойно при использовании виброплиты (каждые 14 см).
  • Фундамент – требуется только для тяжелых очагов, которые весят от 450 кг, и его делают из марки бетона В12, при этом у вас обязательно должна быть хотя бы двуслойная армированная сетка, а толщина конструкции должна быть от 10 до 15 см.
  • Первый ряд кирпичей – это будет весь периметр основания или фундамента, и его следует заполнить кирпичом поплотнее друг к другу, а швы заделать песчано-цементным раствором.
  • Остальные ряды – производим перевязку в углах, и щели между кирпичами 2 см должны быть во втором и третьем ряду, а в целом высота конструкции должна быть пять рядов.

Также есть определенные нюансы, которыми не следует пренебрегать при модификации:

  • Не требуется порядовочная схема, так как в этом случае ошибиться невозможно.
  • Нижний ряд, который еще называют подом в печах, требуется для того, чтобы предотвратить разрушение бетона от высоких температур, и его советуют укладывать из огнеупорного кирпича.
  • Не забывайте о гидроизоляции, которая нужна хотя бы для предупреждения разрушения основания из бетона и кладки от влаги из почвы (не путайте с грунтовыми водами!). Ее делают из рулонных материалов, причем его куски следует укладывать на под фундамент до начали заливки или первый ряд на основание, выполненного из нерудного материала.

Остальные же конструкции кирпичного мангала несколько сложнее в исполнении, и поэтому потребуется порядовка, но зато это будет намного удобнее в использовании. Вы можете посмотреть на фото мангала из кирпича своими руками, которые наглядно это демонстрируют.

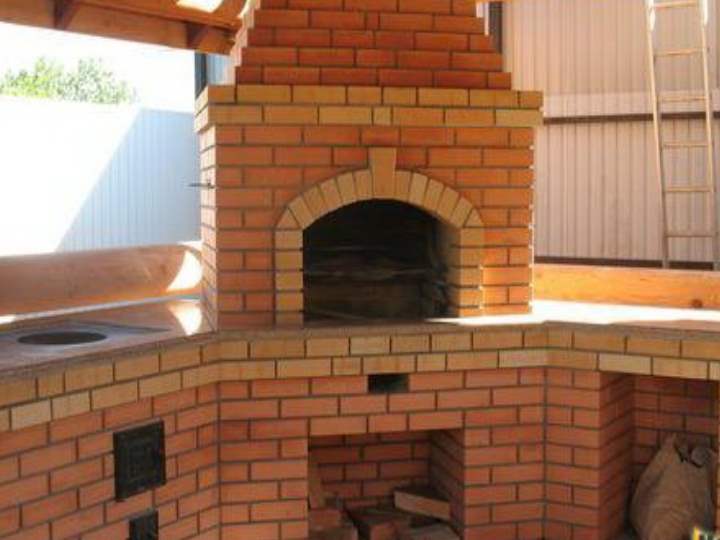

Барбекюшница

В отличие от классической модели мангала, барбекю несколько упрощает процесс приготовления мяса благодаря тому, что последнее находится на решетке, а не на шампуре.

Построить несложный и недорогой барбекю-мангал можно по следующей технологии:

  • недорогой барбекю-мангалОснование и фундамент такие же, как и в аналогичном варианте.
  • Первого ряда нет.
  • Ножки выкладываем из кирпичей под торцовой и задней стенкой мангала, которые обеспечивают место для хранения дров, и в высоте примерно 0,6-0,7 метров в зависимости от того, каков рост шеф-повара.
  • Днище делают следующим образом – на ножки укладываем металлический лист с толщиной в -,5 см или же уголок по приведенной ниже схеме для того, чтобы кирпич опирался именно на него.
  • Поддон рекомендуют делать именно из огнеупорных кирпичей и укладывать их на металлический лист или уголки.
  • Стенки представляют собой типичную кладку коробки с перевязыванием углов и рядов внутри.

Обратите внимание, что в обслуживании более удобным считается мангал, который имеет выдвижной ящик для сбора золы, а также решетку-колосник, чтобы разместить на ней угли.

Такая конструкция будет немного отличаться от описанной:

  • После создания ножек под боковыми и задней стенами мангала на ложковый ряд, следующий уровень кирпичей следует укладывать только тычком (лишь боковые стенки).
  • После этого нужно выложить еще раз такую комбинацию рядов (ложковый и тычковый).

На нижнем выступе, который получился благодаря выкладке по особой технике, разместите металлический ящик для золы так, чтобы он легко выдвигался. На верхний выступ требуется уложить колосниковую решетку для углей. Если вы сделаете еще один аналогичный выступ, у вас будет прекрасный бонус к конструкции в виде удобной сушилки для грибов и ягод.

Мангал без использования раствора

И еще один вариант того, как сделать мангал из кирпича своими руками, который будет временной конструкцией. И здесь есть некоторые тонкости изготовления:

  • мангал из кирпича своими рукамиТак как без использования раствора ножки в 0,5 кирпича будут неустойчивы, будет лучше заменить их на четыре тумбы (колонны) 1*1 кирпич с порядной перевязью.
  • Используйте вместо листа железа любой листовой металл (фанеру, ОСБ), но потребуется уложить над ним два сплошных ряда кирпича.
  • Коробка мангала в высоту должна быть приблизительно 2-3 ряда, а размеры устанавливает мастер, так как он точно знает, на сколько порций мяса ему нужен мангал.

Важно! Конструкция считается сделанной «на скорую руку», временной, кирпич плохо отмывается от золы и углей, поэтому рекомендуется использовать для такой конструкции простой, а не облицовочный камень.

Интересным вариантом является мангал для барбекю в виде круглой тумбы, который тоже можно сделать без использования раствора для скрепления.

Дополнения для мангалов

Если вы хотите добавить что-то еще в конструкцию, следует изготовить заранее чертежи или хотя бы сделать эскиз. Так как очаг получится в этом случае немного сложнее, есть риск ошибок при кладке. Главными элементами для не слишком сложной конструкции является разделочный стол, мойка и жаровня.

Стол для разделки мяса

Это недорогой и приятный бонус для тех, кто хочет больше комфорта при использовании простого самодельного мангала из кирпича со столом для разделки по такой технологии:

  • Удлините заднюю стенку, но в этом случае перевязка с центральной стойкой-стенкой станет немного сложнее.
  • В качестве дополнения конструкции сбоку соорудите еще одну стенку-стойку так, чтобы она была вплотную к кладке очага.
  • Нам боковую и стенку-стойку можно уложить столешницу из искусственного/натурального камня.

Вы можете соорудить разделочный стол с любой удобной для вас стороны относительно очага.

Жаровня/плита

Кроме мяса на шампурах или решетке-барбекюшнице часто есть необходимость приготовления и других блюд, для которых используют сковороды, кастрюли или просто нагревают воду в чайнике. По этой причине вместо стола для разделки отводят место для плиты/жаровни.

Для изготовления придется сделать следующее:

  • Схема жаровниУдлините конструкцию в нижнем ряду, и продолжайте укладку по новому контуру.
  • Сделайте переднюю стенку с небольшой дверцей для камеры топки.
  • Оборудуйте варочную поверхность концентрическими кольцами из чугуна для того, чтобы регулировать мощность плиты.

На фото вы видите простейший мангал с варочной поверхностью, сделать его собственноручно не составит труда.

Мойка

Для того, чтобы оборудовать возле мангала мойку, будет достаточно смонтировать плиту как для столешницы, но с прорезью для раковины, подвести трубы водопровода или сделать заднюю стенку выше и повесить на нее рукомойник. Разводка по участке водоснабжения будет намного ниже, чем забор воды в рукомойнике. Даже при использовании только в летний сезон всю жидкость нужно будет сливать на зиму, а систему придется консервировать.

Выводы

Так, материал для изготовления различных конструкций в виде кирпича пригоден для того, чтобы сделать мангал за 20 минут и стационарную конструкцию на даче. При укладке с использованием раствора вы увеличите функциональность при добавлении в конструкцию мойки, варочной поверхности, столешницы или сетки для сушки фруктов, а также всего остального, что вам потребуется для комфортной работы. Вы можете дать волю фантазии и не бояться, так как у вас обязательно все получится!
